Descrição

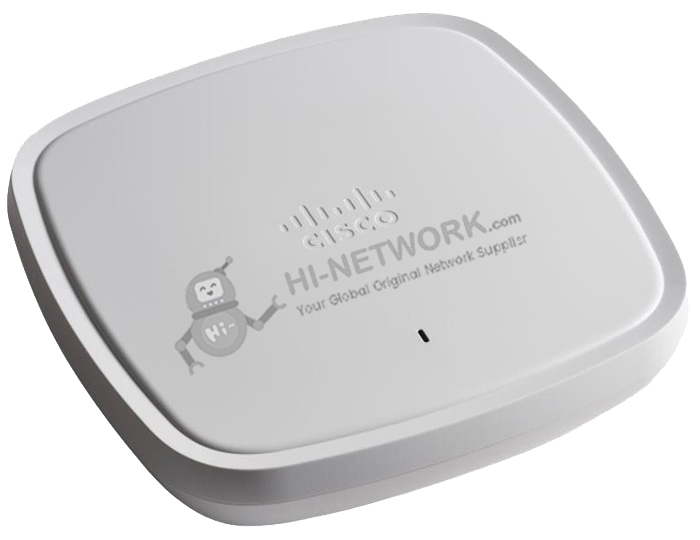

Ponto de acesso Cisco Catalyst 9130AX Series, antena interna; Wi-Fi 6; MIMO 4x4:4, Domínio H

Software

● Cisco Unified Wireless Network Software Versão 8.10.x ou posterior

● Cisco IOS ® XE Software Release 16.12.1 com AP Device Pack ou atrasado

Controladores de LAN sem fio suportados

● Controladores sem fio Cisco Catalyst 9800 Series
● Controladores sem fio Cisco 3500, 5520 e 8540 Series e Cisco Virtual Wireless Controller

Recursos do 802.11n versão 2.0 (e relacionados)

● MIMO 4x4 com quatro fluxos espaciais
● Combinação de Razão Máxima (MRC)
● Formação de feixe 802.11n e 802.11a/g
● Canais de 20 e 40 MHz
● Taxas de dados PHY de até 890 Mbps (40 MHz com 5 GHz e 20 MHz com 2,4 GHz)
●Agregação de pacotes: Unidade de Dados de Protocolo MAC Agregada (A-MPDU) (transmitir e receber), Unidade de Dados de Serviço MAC Agregada (A-MSDU) (transmitir e receber)
● Seleção de Frequência Dinâmica (DFS) 802.11
● Suporte a Diversidade de Mudanças Cíclicas (CSD)

802.11ac

● 8x8 downlink MU-MIMO com oito fluxos espaciais

● MRC

● Formação de feixe 802.11ac

● Canais de 20, 40, 80 e 160 MHz

● Taxas de dados PHY de até 6,9 Gbps (160 MHz com 5 GHz)

● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)

● 802,11 DFS

● Suporte CSD

● Suporte WPA3

802,11ax

● 8x8 uplink/downlink MU-MIMO com oito fluxos espaciais

● Uplink/downlink OFDMA

● TWT

● Coloração BSS

● MRC

● Formação de feixe 802.11ax

● Canais de 20, 40, 80 e 160 MHz

● Taxas de dados PHY de até 10 Gbps (160 MHz com 5 GHz e 20 MHz com 2,4 GHz)

● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)

● 802,11 DFS

● Suporte CSD

● Suporte WPA3

Antena integrada

● 2,4 GHz, ganho de pico de 3 dBi, antena interna, omnidirecional em azimute

● 5 GHz, ganho de pico 6 dBi, antena interna, omnidirecional em azimute

Antena externa com conector de antena inteligente

● O Cisco Catalyst 9130AXE Access Point é certificado para uso com ganhos de antena de até 13 dBi (2,4 GHz e 5 GHz)

● A Cisco oferece a indústria's mais ampla seleção de antenas, oferecendo cobertura ideal para uma variedade de cenários de implantação

● Suporta antenas auto-identificáveis (SIA) no conector de antena inteligente

● O conector de antena inteligente é um conector multi-RF compacto com interface 8-DART

● Requer o conector de antena inteligente AIR-CAB002-D8-R= 2-fppt quando usado com antenas com um conector RP-TNC

● Requer o conector de antena inteligente AIR-CAB003-D8-N= 3 pés quando usado com a antena AIR-ANT2513P4M-N=

Interfaces

● 1x 100, 1000, 2500, 5000 Multigigabit Ethernet (RJ-45) – IEEE 802.3bz

● Porta do console de gerenciamento (RJ-45)

● USB 2.0 a 4,5W (ativado através de software futuro)

Indicadores

● O LED de status indica o status do carregador de inicialização, status da associação, status operacional, avisos do carregador de inicialização e erros do carregador de inicialização

Dimensões (W x L x H)

● Ponto de acesso (sem suportes de montagem): C9130AXI: 8,9 x 8,9 x 1,88 pol. (22,6 x 22,6 x 4,8 cm)

Requisitos de potência de entrada

● 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE)

● Injetor de energia Cisco, AIR-PWRINJ6=

● PoE 802.3af

● Injetor de energia Cisco, AIR-PWRINJ5= (Nota: Este injetor suporta apenas 802.3af)

Ambiental

Cisco Catalyst 9130AXI

● Temperatura não operacional (armazenamento): -30° a 70°C (-22° a 158°F)

● Teste de altitude não operacional (armazenamento): 25°C, 4600 m (15.000 pés)

● Temperatura de operação: 0° a 50°C (32° a 122°F)

● Umidade de operação: 10% a 90% (sem condensação)

● Teste de altitude operacional: 40°C, 3000 m (9843 pés)

Nota: Quando a temperatura de operação ambiente exceder 40°C, o ponto de acesso mudará de 8x8 para 4x4 no rádio de 5 GHz, a Ethernet de uplink fará o downgrade para 1 Gigabit Ethernet; no entanto, a interface USB permanecerá ativada.

Memória do sistema

● DRAM de 2048 MB
● Flash de 1024 MB

Configurações de potência de transmissão disponíveis

2,4 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 6,25 mW (8 dBm)

● 3,13 mW (5 dBm)

● 2 dBm (1,56 mW)

● -1 dBm (0,79 mW)

● -4 dBm (0,39 mW)

5 GHz

● 26 dBm (400 mW)

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 6,25 mW (8 dBm)

● 3,13 mW (5 dBm)

● 2 dBm (1,56 mW)

● -1 dBm (0,79 mW)

Número máximo de canais não sobrepostos

2,4 GHz

● 802.11b/g:

- 20 MHz: 3

● 802.11n:

- 20 MHz: 3

● 802.11ax:

- 20 MHz: 3

5 GHz

● 802.11a:

- 20 MHz: 26 FCC, 16 UE

● 802.11n:

- 20 MHz: 26 FCC, 16 UE

- 40 MHz: 12 FCC, 7 UE

● 802.11ac/ax:

- 20 MHz: 26 FCC, 16 UE

- 40 MHz: 12 FCC, 7 UE

- 80 MHz: 5 FCC, 3 UE

- 160 MHz 2 FCC, 1 UE

Nota: Isso varia de acordo com o domínio regulatório. Consulte a documentação do produto para obter detalhes específicos para cada domínio regulamentar.

Padrões de conformidade

● Segurança:

- IEC 60950-1

- EN 60950-1

- UL 60950-1

- CAN/CSA-C22.2 Nº 60950-1

- AS/NZS60950.1

- UL 2043

- Equipamentos Classe III

● Emissões:

- CISPR 32 (rev. 2015)

- EN 55032 (rev. 2012/AC:2013)

- EN 55032 (rev. 2015)

- EN61000-3-2 (rev. 2014)

- EN61000-3-3 (rev. 2013)

- KN61000-3-2

- KN61000-3-3

- AS/NZS CISPR 32 Classe B (rev. 2015)

- 47 CFR FCC Parte 15B

- CIEM-003 (rev. 2016 Edição 6, Classe B)

- VCCI-CISPR 32

- CNS (rev. 13438)

- KN-32

- QCVN 118:2018/BTTTT

● Imunidade:

- CISPR 24 (rev. 2010)

- EN 55024 + AMD 1 (rev. 2010)

- EN 55035:2017

- KN35

● Emissões e imunidade:

- EN 301 489-1 (v2.1.1 2017-02)

- EN 301 489-17 (v3.1.1 2017-02)

- QCVN (18:2014)

- QCVN 112:2017/BTTTT

- KN 489-1

- KN 489-17

- EN 60601-1-2:2015

- EN 61000-6-1: 2007

● Rádio:

- EN 300 328 (v2.1.1)

- EN 301 893 (v2.1.1)

- AS/NZS 4268 (rev. 2017)

- 47 CFR FCC Parte 15C, 15.247, 15.407

- RSP-100

- RSS-GEN

- RSS-247

- Regulamentos da China SRRC

- LP0002 (rev 2018.1.10)

- Japão Std. 33a, Std. 66 e Std. 71

● Segurança RF:

- EN 50385 (rev. Agosto 2002)

- ARPANSA

- AS/NZS 2772 (rev. 2016)

- EN 62209-1 (rev. 2016)

- EN 62209-2 (rev. 2010)

- 47 CFR Parte 1.1310 e 2.1091

- RSS-102

● Padrões IEEE:

- IEEE 802.3

- IEEE 802.3ab

- IEEE 802.3af/em

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h, 802.11d

● Segurança:

- 802.11i, Wi-Fi Acesso Protegido 2 (WPA2), WPA3

- 802,1X

- Padrão Avançado de Criptografia (AES)

● Tipos de protocolo EAP (Extensible Authentication Protocol):

- EAP-Segurança da Camada de Transporte (TLS)

- EAP-Tunneled TLS (TTLS) ou Microsoft Challenge Handshake Authentication Protocol (MSCHAP) v2

- EAP protegido (PEAP) v0 ou EAP-MSCHAP v2

- EAP-Autenticação Flexível via Tunelamento Seguro (EAP-FAST)

- PEAP v1 ou EAP-Generic Token Card (GTC)

- EAP-Módulo de Identidade do Assinante (SIM)
